Relay 4 channel 5V รีเลย์ 4 ชาแนล 5V (Ative Low)

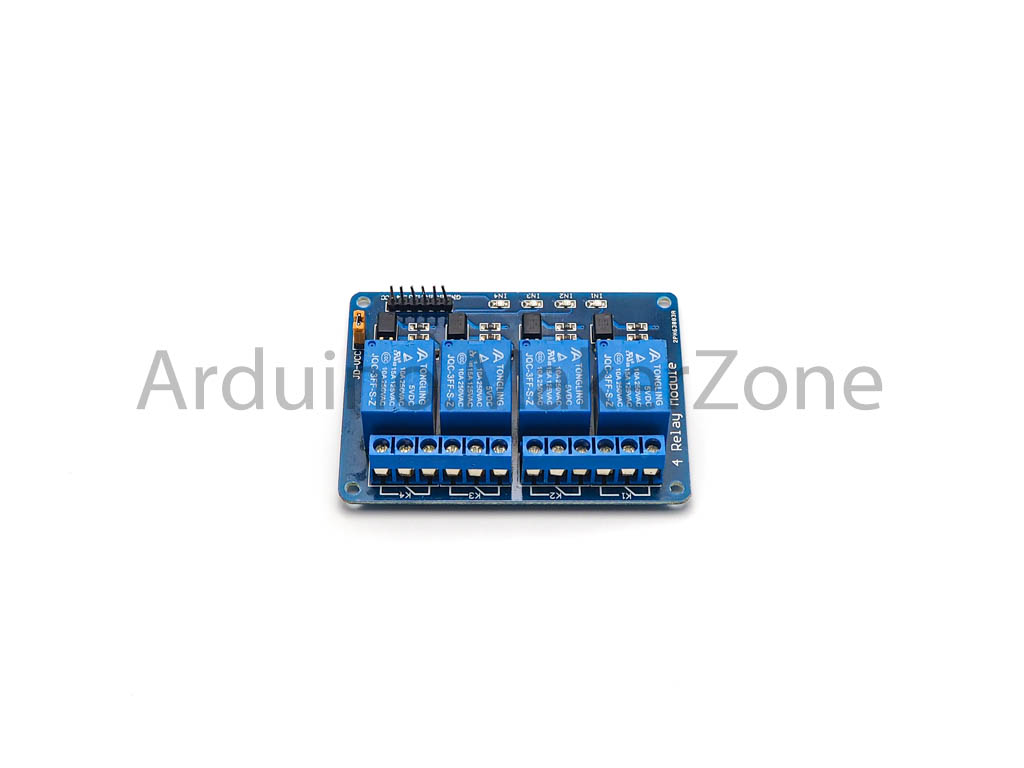

โมดูลรีเลย์ 4 ช่อง 5 โวลต์ (Active LOW)

• GND => ขากราวด์
• IN1 => ขาควบคุม Relay ตัวที่ 1
• IN2 => ขาควบคุม Relay ตัวที่ 2
• IN3 => ขาควบคุม Relay ตัวที่ 3
• IN3 => ขาควบคุม Relay ตัวที่ 4
• VCC => ขาไฟ 5 โวลต์

• โมดูลรีเลย์ 4 ช่อง
• มีขนาด 56x76x20 มิลิเมตร (กว้างxยาวxสูง)
• การเชื่อมต่อมาตรฐานที่สามารถใช้ควบคุมได้โดยตรงจากไมโครคอนโทรนเลอร์ เช่น Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic
• ใช้ไฟฟ้าที่ 5 โวลต์
• สามารถใช้ไฟ 5 โวลต์จากบอร์ด arduino ที่มีขา 5 โวลต์ได้
• ใช้ควบคุมไฟฟ้าแรงสูงได้ที่ DC30V 10A , AC250V 10A
• มีไฟบอกสถานะการทำงานของรีเลย์ทุกตัว
• เชื่อมต่อด้วยขั้วสกรู ทำให้ติดตั้งได้ง่ายและสะดวก
• ใช้กระแสขับ Relay แต่ละตัวที่ 15-20 mA
• การส่งสัญญาณควบคุมรีเลย์เป็นแบบ Active low
• วงจรขับรีเลย์เป็นแบบแยกกราวด์ Opto isolated Relay ปลอดภัยต่อวงจรไมโครคอนโทรเลอร์

• GND => Ground Pin
• IN1 => Control Relay 1 Pin
• IN2 => Control Relay 2 Pin
• IN3 => Control Relay 3 Pin
• IN4 => Control Relay 4 Pin
• VCC => Vcc 5V

• Relay Module 4 channel
• Dimension 56x76x20mm (Widthxlengthxheight)
• Standard connections can be controlled directly from the microcontroller, such as (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic).
• Operating Voltage 5V.
• High voltage control at DC30V 10A, AC250V 10A.
• Every relay status indicator lights up.
• Connect with screw terminals. It makes installation easy and convenient.
• Each relay  channel needs 15mA to 20mA to drive it.
• Relay control is Active low.
• Relay circuit is isolated (Opto isolated Relay) safe to microcontroller circuit.
